PUNDMANN Kit Chauffe-eau & Chauffage 9L / AIR 2D

Kit chauffe-eau & chauffage 9L / AIR 2D PUNDMANN

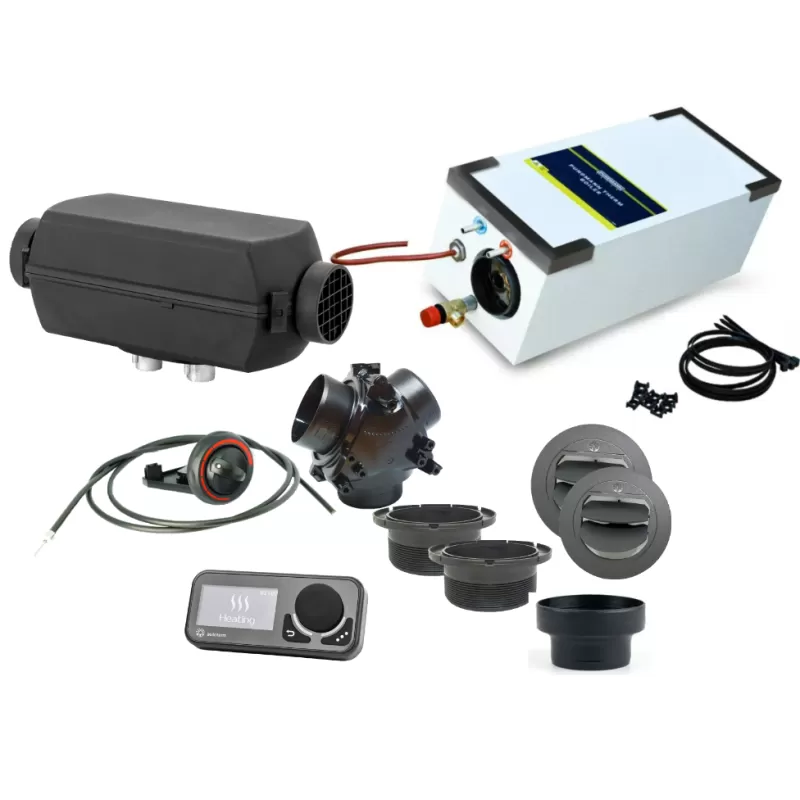

Découvrez le kit chauffe-eau/chauffage prêt à installer.  Il vous permet de chauffer votre van aménagé tout en assurant une production d’eau chaude via l’échangeur d’air ou via la résistance électrique selon vos besoins et la saison. Composé d’une chaudière PUNDMANN de 9 litres ainsi qu’un chauffage diesel Air 2D AUTOTERM, ce kit offre un maximum de confort dans votre fourgon ou du camping-car.

Découvrez le kit chaudière PUNDMANN 9L prêt à poser & le chauffage AUTOTERM Air 2D ! Le chauffage diesel autonome 12 V ou 24 V AUTOTERM est idéal pour chauffer l’intérieur des vans aménagés en augmentant la température intérieure. Le chauffage diesel relié au réservoir principal du véhicule chauffe & recycle l’air. Idéal pour réduire l’humidité & augmenter le confort à bord. Grâce au panneau de commande AUTOTERM, la puissance de chauffage peut être réglée et contrôlée aussi précisément que possible grâce au thermostat intégré.

Compatible avec les camping-cars & les vans, vous pourrez bénéficier d’eau chaude à bord une fois le chauffage stationnaire connecté à votre chauffe-eau Therm Boiler Air. La chaudière PUNDMANN à échangeur d’air utilise la chaleur du réchauffeur diesel Air 2D AUTOTERM pour chauffer l’eau à bord. Le raccord Y permet de modifier le flux d’air selon 3 positions :

• Chauffage uniquement
• Chauffe-eau seulement
• Chauffage/chauffe-eau

Par exemple, en mi-saison, vous pourrez alimenter uniquement le conduit vers la salle de bain ou bien en été, alimenter uniquement le chauffe-eau sur échangeur à air.

Le chauffe-eau possède également une résistance électrique permettant de faire fonctionner le chauffe-eau en 12V ou 24V sur batterie auxiliaire (selon modèle) ou sur 230V lorsque le véhicule est connecté à une borne 230V, sans allumer le chauffage.

Conçu pour chauffer rapidement l’eau à bord des véhicules de loisirs et des bateaux, la chaudière Therm Boiler de 9 litres peut chauffer de l’eau entre 70°C & 75°C en 50 minutes. Idéal pour les douches chaudes & la vaisselle dans les camping-cars.

Fabriqué avec une cuve en inox de 9 litres, ce chauffe-eau se couple à une pompe immergée ou à une pompe automatique. Bien isolé, le boiler est capable de maintenir l’eau chaude sur une longue durée grâce à son revêtement en polyester.

De quoi ai-je besoin pour obtenir une installation complète ?

Il sera nécessaire de commander de la gaine isolé d’un diamètre de 60 mm. Enfin pour compléter votre installation, vous pourrez ajouter en sortie de chauffe-eau une vanne thermostatique. Vous pourrez donc chauffer & stocker l’eau à 90°C dans le chauffe-eau puis régler la température de l’eau entre 30 à 48°C. Ainsi, la vanne thermostatique permet de préserver les tuyaux, limiter le risque de brûlure & limiter les pertes calorifiques.

Caractéristiques techniques du chauffe-eau PUNDMANN Therm Boiler 9 Air :

• Capacité : 9L
• Pression de fonctionnement recommandé : 1.5 bar
• Soupape de sécurité : 2,2 Bars
• Dimensions : H200 mm x l228 mm x L520 mm + 90 mm pour la vanne de surpression
• Temps de chauffe pour les modèles 12V : 50 min pour 60°C / 70 min pour 80°C
• Temps de chauffe pour les modèles 24V & 230V : 50 min pour 75°C / 70 min pour 80°C
• Raccord en eau : Ø 10 mm
• Tuyau air chaud : Ø 90 mm
• Brides de fixations

Tension d’alimentation du Therm Boiler Air	Résistance électrique	Tension du chauffage Air 2D
Modèle : 12 V	200 W	12 V
Modèle : 24 V	200 W	24 V
Modèle : 230 V	500 W	12 V

Caractéristiques techniques du chauffage AUTOTERM Air 2D :

• Tension : 12 V ou 24 V
• Alimentation diesel
• Ø sortie gaine air chaud : 60 mm
• Contrôle par tableau de commande ou modem
• Poids unité de chauffe : 2.9 Kg
• Poids kit complet : 8.6 Kg
• Dimensions unité de chauffe : 310 x 119 x 145 mm

	Minimum	Maximum
Puissance calorifique	800 W	2000 W
Volume d’air chauffé	34 m3/h	86 m3/h
Consommation électrique	10 W	29 W
Consommation carburant	0.10 L/h	0.24 L/h

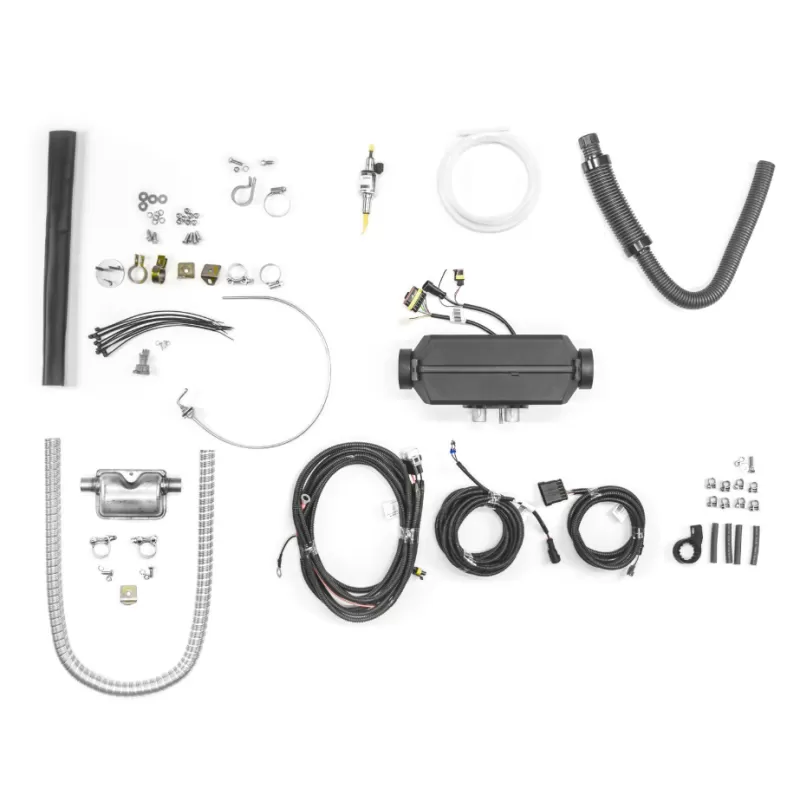

Contenu de la livraison du kit chauffe-eau & chauffage :

• Unité de chauffe AUTOTERM AIR 2D avec câble d’alimentation
• Chauffe-eau PUNDMANN Therm Boiler Air 9L
• Tuyau d’admission d’air avec silencieux
• Cable de raccordement pour panneau de contrôle
• Pompe diesel, collier de fixation & câble d’alimentation
• Kit de prélèvement pour réservoir diesel avec tube plongeur
• Tuyau d’échappement 1 m
• Gaine d’isolation échappement
• Silencieux d’échappement avec fixation
• Panneau de contrôle AUTOTERM Confort
• Raccord Y Ø 60mm avec vanne de régulation
• Régulateur débit d’air avec câble
• Réducteur Ø 90 – 60 mm
• 2 x sortie d’air à volet Ø 60 mm
• 2 x brides Ø 60 mm
